氣動球閥
氣動法蘭球閥
Q641F

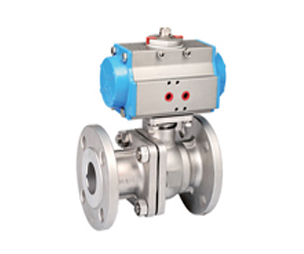

Q641F氣動法蘭球閥

氣動法蘭球閥產品簡介：

Q641F氣動法蘭球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

氣動法蘭球閥工作原理：

氣動法蘭球閥是由GT型、AT型氣動活塞式氣缸和呈90°旋轉的球閥直接組合而成。當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。

氣動法蘭球閥產品特點：

1.齒輪式雙活塞，輸出力矩大，體積小。

2.氣缸選用鋁金材料，重量輕、外形美觀。

3.可在頂部、底部安裝手動操作機構。

4.齒條式連接可調節開啟角度、額定流量。

5.執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。

6.IS05211標準連接為產品的安裝更換提供了方便。

7.兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動法蘭球閥執行機構
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動法蘭球閥附件的選項

☆根據不同控制和要求可選擇下列附件：
☆切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
☆調節型附件：電氣定位器、氣動定位器、電氣轉換器。
☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
☆手動機構：HVSD手操機構

氣動法蘭球閥執行標準

☆設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

☆法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
☆結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
☆檢驗主試驗：JB/T 9092、API 598。

氣動法蘭球閥性能規范

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸類	醋酸類
	適用溫度	-28℃ - 300℃
執行器	型號	DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

氣動法蘭球閥安裝尺寸表

公稱通徑 DN(mm)	尺寸															執 行器型號
	1.6MPa					2.5MPa					4.0MPa					執 行器型號
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列執行器以上選配僅供參考具體選區用根據實際要求
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	140	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	150	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	180	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	200	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	220	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	250	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	280	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	320	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	360	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	400	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30
