疏水閥

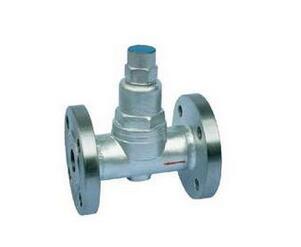

可調雙金屬片蒸汽疏水閥
CS系列
可調雙金屬片蒸汽疏水閥

主要特點

可調雙金屬片蒸汽疏水閥結構獨特、性能優良、排水量大、漏氣量小、排水溫度可調節，過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可調雙金屬片蒸汽疏水閥可更換內件，易于維修和調整。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

可調雙金屬片蒸汽疏水閥主要性能規范

型號Type 項目Item	CS17H-16C CS47H-16C CS67H-16C	CS17H-25 CS47H-25 CS67H-25	CS17H-40 CS47H-40 CS67H-40	單位 Unit
公稱壓力 Nominal Pressure	1.6	2.5	4.0	MPa
殼體試驗壓力 Works Pressure	2.4	3.8	6.0
最高工作壓力 Max Works Pressure	1.6	2.5	4.0
最高工作溫度Max Works Temperature	203	220	247	℃
最高允許溫度 Max Vouchsafement Temperature	425	425	425	℃
工作介質 Working Medium	蒸汽、凝結水 Steam

可調雙金屬片蒸汽疏水閥主要連接尺寸

型號Type 項目Item	CS17/47/67H-16/25/40C
閥體 Body	碳鋼 Carbon Steel
閥蓋 Donnet	碳鋼 Carbon Steel
閥芯	不銹鋼 Atainless Steel
閥座 Seat	不銹鋼 Atainless Steel
熱敏元件	熱雙金屬片
過濾器 Percolator	不銹鋼 Atainless Steel

可調雙金屬片蒸汽疏水閥主要外形及連接尺寸

型號 Type	公稱通徑 DN Nominal Diameter	螺紋連接				承插焊連接					法蘭連接
		Rc	L	H	E	L	H	W	d′	T	L	H	D	K	d	C	F	N-ф
		(mm)				(mm)					(mm)
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
