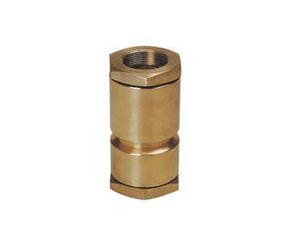

Y43X-16T/P、Y13X-16T/P全銅比例式減壓閥和不銹鋼比例式減壓閥主要結構由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。不銹鋼或全銅比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。全銅或不銹鋼比例式減壓閥結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用全銅或不銹鋼，適用于清潔水和海水，不怕結垢和銹獨。
上海燊衡機械設備有限公司生產提供的比例式減壓閥標準壓力比為2：1、3：1、3：2、4：1、3：5：1、5：2等，并可根據用戶的要求設計特殊比例的減壓閥。
城建、化工、冶金、石油、制藥、食品、飲料、環保
比例式減壓閥主要零件材料
| 型號 | Y13X-16T | Y43X-16T | |
| 連接方式 | 內螺紋 | 法蘭 | |
| 適用介質 | 水、氣 | ||
| 適用溫度 | ≤90℃ | ||
| 額定工作壓力 | 1.6MPa | ||
| 壓力誤差 | ±2.5 | ||
| 最小開啟壓力 | 2：1 | 0.2 MPa | |
| 3：1 | 0.3 MPa | ||
| 零件名稱 | 材料 |
| 閥體 | 銅或不銹鋼 |
| 活塞 | |
| 進口壓蓋 | |
| 出口壓蓋 |
| 型號 | Y13X-16T 2∶1 3∶1 3∶2 5∶1 5∶2 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| G | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
| L | 115 | 115 | 130 | 130 | 160 | 170 |
| F | 58 | 58 | 69 | 80 | 86 | 103 |
| 連接方式 | 管螺紋 | |||||
| 型號 | DN | L(mm) |
| Y43X-16 2∶1 3∶1 3∶2 4∶1 5∶1 5∶2 |
25 | 115 |
| 32 | 124 | |
| 40 | 132 | |
| 50 | 140 | |
| 65 | 155 | |
| 80 | 155 | |
| 100 | 200 | |
| 125 | 220 | |
| 150 | 230 | |
| 200 | 270 |
