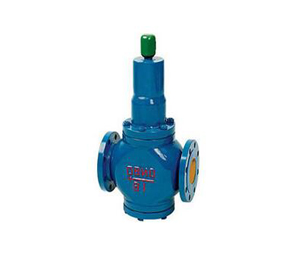

Y42XSD型薄膜式減壓閥系列產品通過引入新的技術、制造工藝及結構的改進，達到了國際同類產品先進水平。該閥門主要由閥體、閥蓋、壓縮彈簧、閥桿、活塞、缸套、閥座及密封墊等零件組成。它的主要特點：是用閥后壓力直接傳遞并作用于活塞下方與活塞上方壓力保持最佳平衡狀態。動作靈敏、快捷、性能可靠、使用壽命長。薄膜式減壓閥適用于工作溫度0℃～90℃的水、空氣和非腐蝕性液體管路上及高層建筑的冷熱水和消防供水系統中，可取代常規分區水管，簡化和節省系統的設備，降低工程造價。更換材質，溫度可達到250℃。
城建、化工、冶金、石油、制藥、食品、飲料、環保
薄膜式減壓閥主要技術參數
| 公稱壓力 | 進口壓力 | 試驗壓力 | 出口壓力P2(MPa) | 動靜壓差 （MPa） | 出口壓力 偏差值 | |
| PN(MPa) | P1(MPa) | PS(MPa) | DN≤50 | DN≥65 | ||
| 1.0 | ≤1.0 | 1.5 | 0.1∽0.8 | 0.1∽0.8 | 0.06 | ±5% |
| 1.6 | ≤1.6 | 2.4 | 0.1∽1.0 | 0.2∽1.2 | 0.10 | ±10% |
| 2.5 | ≤2.5 | 3.75 | 0.15∽1.6 | 0.25∽1.6 | 0.15 | |
| 4.0 | ≤4.0 | 6.0 | 0.2∽2.5 | 0.3∽2.5 | 0.25 | ±15% |
| 6.4 | ≤6.4 | 9.6 | 0.3∽4.0 | 0.4∽4.0 | 0.40 | ±20% |
| 10.0 | ≤10.0 | 15.0 | 0.45∽6.0 | 0.6∽6.2 | 0.65 | ±30% |
| 零 件 名 稱 | 材 料 |
| 閥體、閥蓋、下蓋 | 灰鑄鐵、碳鋼 |
| 活塞、缸套、閥桿 | 不銹鋼 |
| 壓縮彈簧 | 硅錳鋼 |
| 密封墊 | 丁腈橡膠 |
| 公稱通徑 DN(mm) | L(mm) | H(mm) | H1(mm) | |
| PN10、16、25 | PN40、64、100 | PN10∽64、100 | PN10∽64、100 | |
| 20 | 160 | 180 | 170 | 75 |
| 25 | 180 | 200 | 185 | 80 |
| 32 | 200 | 220 | 195 | 85 |
| 40 | 220 | 240 | 230 | 100 |
| 50 | 250 | 270 | 270 | 115 |
| 65 | 280 | 300 | 310 | 135 |
| 80 | 310 | 330 | 358 | 145 |
| 100 | 350 | 380 | 400 | 165 |
| 125 | 400 | 450 | 430 | 190 |
| 150 | 450 | 500 | 470 | 210 |
| 200 | 550 | 550 | 530 | 245 |
| 250 | 600 | 650 | 616 | 274 |
| 300 | 750 | 800 | 702 | 314 |
| 350 | 800 | 850 | 790 | 355 |
| 400 | 900 | 900 | 883 | 395 |
| 500 | 1075 | 1075 | 995 | 430 |
| 600 | 1295 | 1295 | 1150 | 515 |
