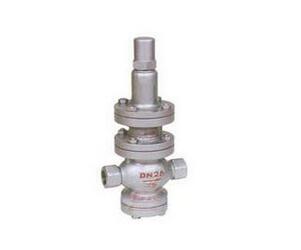

SY13H型法蘭先導活塞式蒸汽減壓閥是我公司專門推出的適用于小管徑的螺紋連接蒸汽管道，是目前國內最常用的一個蒸汽減壓閥系列，SY13F使用于氧氣、空氣介質管路上。法蘭先導活塞式蒸汽減壓閥是通過啟閉件的節流，造成壓力損失，迫使進口壓力降低至某一需要的出口壓力，當進口壓力與流量有變化時，靠介質本身能量可自動保持出口壓力在一定范圍內，由于本閥采用卸荷機構，減小了進口壓力變化對出口壓力的影響，同時加大了出口壓力作用面積，即加大了敏感元件作用面積，從而減小了出口壓力偏差，大大提高了減壓閥的穩壓精度。但進口壓力和出口壓力之差必須≥0.2MPa/cm2，。閥前必須安裝內螺紋過濾器配套使用。
城建、化工、冶金、石油、制藥、食品、飲料、環保
內螺紋活塞式蒸汽減壓閥主要技術參數
| 公稱壓力(Mpa) | 1.6 | 2.5 |
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 |
| 最高進口壓力(Mpa) | 1.6 | 2.5 |
| 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| 最小壓差 | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | |
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13/銅合金 |
| 活塞環 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
| 公稱通徑DN | G | L | H | Hl |
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
